Тройниковый лоток ОТ, ОТГ

Тройниковый лоток ОТ, ОТГ используется для того, чтобы сделать боковой отвод в кабельной линии. При помощи тройникового лотка ОТ, ОТГ осуществляется обход препятствий и разделение кабельной трассы на несколько направлений.

- технические характеристики

Лотки такого типа соединяют при помощи 12 винтовых соединений с прямыми секциями.

Климатические исполнения: У1,У2,У3, УТ1,5, УТ2,5, цУТ1,5, УХЛ1, УХЛ2, УХЛ2,5, ХЛ1, ЭХЛ.

Лотки тройниковые ОТ

Перфорированные лотки   Глухие лотки

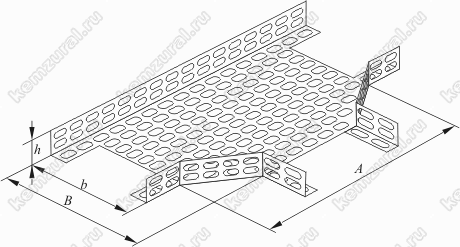

ТИП РАЗМЕРЫ, мм МАССА ТИП РАЗМЕРЫ, мм МАССА
h b А В s - 2,0мм s - 1,5мм s - 1,2мм s - 1,0мм s - 0,8мм s - 0,7мм h b А В s - 2,0мм s - 1,5мм s - 1,2мм s - 1,0мм s - 0,8мм s - 0,7мм
Лоток ОТ 50х50 50 51 324 187 2,41 1,80 1,44 1,20 0,96 0,84 Лоток ОТГ 50х50 50 51 324 187 2,41 1,80 1,44 1,20 0,96 0,84
Лоток ОТ 75х50 50 76 349 212 2,44 1,83 1,46 1,22 0,98 0,85 Лоток ОТГ 75х50 50 76 349 212 2,44 1,83 1,46 1,22 0,98 0,85
Лоток ОТ 75х60 60 76 349 212 2,66 2,00 1,60 1,33 1,06 0,93 Лоток ОТГ 75х60 60 76 349 212 2,66 2,00 1,60 1,33 1,06 0,93
Лоток ОТ 75х65 65 76 349 212 2,76 2,07 1,65 1,38 1,10 0,96 Лоток ОТГ 75х65 65 76 349 212 2,76 2,07 1,65 1,38 1,10 0,96
Лоток ОТ 100х50 50 101 374 237 2,70 2,03 1,62 1,35 1,08 0,95 Лоток ОТГ 100х50 50 101 374 237 2,70 2,03 1,62 1,35 1,08 0,95
Лоток ОТ 100х60 60 101 374 237 2,92 2,19 1,75 1,46 1,17 1,02 Лоток ОТГ 100х60 60 101 374 237 2,92 2,19 1,75 1,46 1,17 1,02
Лоток ОТ 100х65 65 101 374 237 3,02 2,27 1,81 1,51 1,21 1,06 Лоток ОТГ 100х65 65 101 374 237 3,02 2,27 1,81 1,51 1,21 1,06
Лоток ОТ 100х80 80 101 374 237 3,34 2,51 2,00 1,67 1,34 1,17 Лоток ОТГ 100х80 80 101 374 237 3,34 2,51 2,00 1,67 1,34 1,17
Лоток ОТ 100х100 100 101 374 237 3,77 2,83 2,26 1,88 1,51 1,32 Лоток ОТГ 100х100 100 101 374 237 3,77 2,83 2,26 1,88 1,51 1,32
Лоток ОТ 100х110 110 101 374 237 3,98 2,99 2,39 1,99 1,59 1,39 Лоток ОТГ 100х110 110 101 374 237 3,98 2,99 2,39 1,99 1,59 1,39
Лоток ОТ 150х50 50 151 424 287 3,28 2,46 1,97 1,64 1,31 1,15 Лоток ОТГ 150х50 50 151 424 287 3,28 2,46 1,97 1,64 1,31 1,15
Лоток ОТ 150х60 60 151 424 287 3,50 2,63 2,10 1,75 1,40 1,23 Лоток ОТГ 150х60 60 151 424 287 3,50 2,63 2,10 1,75 1,40 1,23
Лоток ОТ 150х65 65 151 424 287 3,61 2,71 2,17 1,81 1,44 1,26 Лоток ОТГ 150х65 65 151 424 287 3,61 2,71 2,17 1,81 1,44 1,26
Лоток ОТ 150х80 80 151 424 287 3,94 2,96 2,37 1,97 1,58 1,38 Лоток ОТГ 150х80 80 151 424 287 3,94 2,96 2,37 1,97 1,58 1,38
Лоток ОТ 150х100 100 151 424 287 4,39 3,29 2,63 2,19 1,75 1,54 Лоток ОТГ 150х100 100 151 424 287 4,39 3,29 2,63 2,19 1,75 1,54
Лоток ОТ 150х110 110 151 424 287 4,61 3,46 2,76 2,30 1,84 1,61 Лоток ОТГ 150х110 110 151 424 287 4,61 3,46 2,76 2,30 1,84 1,61
Лоток ОТ 150х150 150 151 424 287 5,49 4,12 3,30 2,75 2,20 1,92 Лоток ОТГ 150х150 150 151 424 287 5,49 4,12 3,30 2,75 2,20 1,92
Лоток ОТ 200х50 50 201 474 337 3,93 2,95 2,36 1,97 1,57 1,38 Лоток ОТГ 200х50 50 201 474 337 3,93 2,95 2,36 1,97 1,57 1,38
Лоток ОТ 200х60 60 201 474 337 4,17 3,12 2,50 2,08 1,67 1,46 Лоток ОТГ 200х60 60 201 474 337 4,17 3,12 2,50 2,08 1,67 1,46
Лоток ОТ 200х65 65 201 474 337 4,28 3,21 2,57 2,14 1,71 1,50 Лоток ОТГ 200х65 65 201 474 337 4,28 3,21 2,57 2,14 1,71 1,50
Лоток ОТ 200х80 80 201 474 337 4,62 3,47 2,77 2,31 1,85 1,62 Лоток ОТГ 200х80 80 201 474 337 4,62 3,47 2,77 2,31 1,85 1,62
Лоток ОТ 200х100 100 201 474 337 5,08 3,81 3,05 2,54 2,03 1,78 Лоток ОТГ 200х100 100 201 474 337 5,08 3,81 3,05 2,54 2,03 1,78
Лоток ОТ 200х110 110 201 474 337 5,31 3,98 3,19 2,66 2,12 1,86 Лоток ОТГ 200х110 110 201 474 337 5,31 3,98 3,19 2,66 2,12 1,86
Лоток ОТ 200х150 150 201 474 337 6,23 4,67 3,74 3,11 2,49 2,18 Лоток ОТГ 200х150 150 201 474 337 6,23 4,67 3,74 3,11 2,49 2,18
Лоток ОТ 200х200 200 201 474 337 7,38 5,53 4,43 3,69 2,95 2,58 Лоток ОТГ 200х200 200 201 474 337 7,38 5,53 4,43 3,69 2,95 2,58
Лоток ОТ 250х50 50 251 524 387 4,67 3,50 2,80 2,33 1,87 1,63 Лоток ОТГ 250х50 50 251 524 387 4,67 3,50 2,80 2,33 1,87 1,63
Лоток ОТ 250х60 60 251 524 387 4,91 3,68 2,94 2,45 1,96 1,72 Лоток ОТГ 250х60 60 251 524 387 4,91 3,68 2,94 2,45 1,96 1,72
Лоток ОТ 250х65 65 251 524 387 5,02 3,77 3,01 2,51 2,01 1,76 Лоток ОТГ 250х65 65 251 524 387 5,02 3,77 3,01 2,51 2,01 1,76
Лоток ОТ 250х80 80 251 524 387 5,38 4,04 3,23 2,69 2,15 1,88 Лоток ОТГ 250х80 80 251 524 387 5,38 4,04 3,23 2,69 2,15 1,88
Лоток ОТ 250х100 100 251 524 387 5,86 4,39 3,51 2,93 2,34 2,05 Лоток ОТГ 250х100 100 251 524 387 5,86 4,39 3,51 2,93 2,34 2,05
Лоток ОТ 250х110 110 251 524 387 6,10 4,58 3,66 3,05 2,44 2,14 Лоток ОТГ 250х110 110 251 524 387 6,10 4,58 3,66 3,05 2,44 2,14
Лоток ОТ 250х150 150 251 524 387 7,04 5,28 4,23 3,52 2,82 2,46 Лоток ОТГ 250х150 150 251 524 387 7,04 5,28 4,23 3,52 2,82 2,46
Лоток ОТ 250х200 200 251 524 387 8,23 6,17 4,94 4,11 3,29 2,88 Лоток ОТГ 250х200 200 251 524 387 8,23 6,17 4,94 4,11 3,29 2,88
Лоток ОТ 300х50 50 301 574 437 5,49 4,12 3,30 2,75 2,20 1,92 Лоток ОТГ 300х50 50 301 574 437 5,49 4,12 3,30 2,75 2,20 1,92
Лоток ОТ 300х60 60 301 574 437 6,23 4,67 3,74 3,12 2,49 2,18 Лоток ОТГ 300х60 60 301 574 437 6,23 4,67 3,74 3,12 2,49 2,18
Лоток ОТ 300х65 65 301 574 437 5,86 4,40 3,52 2,93 2,34 2,05 Лоток ОТГ 300х65 65 301 574 437 5,86 4,40 3,52 2,93 2,34 2,05
Лоток ОТ 300х80 80 301 574 437 5,74 4,31 3,45 2,87 2,30 2,01 Лоток ОТГ 300х80 80 301 574 437 5,74 4,31 3,45 2,87 2,30 2,01
Лоток ОТ 300х100 100 301 574 437 6,73 5,04 4,04 3,36 2,69 2,35 Лоток ОТГ 300х100 100 301 574 437 6,73 5,04 4,04 3,36 2,69 2,35
Лоток ОТ 300х110 110 301 574 437 6,97 5,23 4,18 3,49 2,79 2,44 Лоток ОТГ 300х110 110 301 574 437 6,97 5,23 4,18 3,49 2,79 2,44
Лоток ОТ 300х150 150 301 574 437 7,96 5,97 4,77 3,98 3,18 2,79 Лоток ОТГ 300х150 150 301 574 437 7,96 5,97 4,77 3,98 3,18 2,79
Лоток ОТ 300х200 200 301 574 437 9,19 6,89 5,51 4,60 3,68 3,22 Лоток ОТГ 300х200 200 301 574 437 9,19 6,89 5,51 4,60 3,68 3,22
Лоток ОТ 400х50 50 401 674 537 7,37 5,53 4,42 3,68 2,95 2,58 Лоток ОТГ 400х50 50 401 674 537 7,37 5,53 4,42 3,68 2,95 2,58
Лоток ОТ 400х60 60 401 674 537 7,63 5,73 4,58 3,82 3,05 2,67 Лоток ОТГ 400х60 60 401 674 537 7,63 5,73 4,58 3,82 3,05 2,67
Лоток ОТ 400х65 65 401 674 537 7,76 5,82 4,66 3,88 3,11 2,72 Лоток ОТГ 400х65 65 401 674 537 7,76 5,82 4,66 3,88 3,11 2,72
Лоток ОТ 400х80 80 401 674 537 8,16 6,12 4,90 4,08 3,26 2,86 Лоток ОТГ 400х80 80 401 674 537 8,16 6,12 4,90 4,08 3,26 2,86
Лоток ОТ 400х100 100 401 674 537 8,69 6,52 5,21 4,34 3,47 3,04 Лоток ОТГ 400х100 100 401 674 537 8,69 6,52 5,21 4,34 3,47 3,04
Лоток ОТ 400х110 110 401 674 537 8,95 6,71 5,37 4,48 3,58 3,13 Лоток ОТГ 400х110 110 401 674 537 8,95 6,71 5,37 4,48 3,58 3,13
Лоток ОТ 400х150 150 401 674 537 10,01 7,50 6,00 5,00 4,00 3,50 Лоток ОТГ 400х150 150 401 674 537 10,01 7,50 6,00 5,00 4,00 3,50
Лоток ОТ 400х200 200 401 674 537 11,33 8,49 6,80 5,66 4,53 3,96 Лоток ОТГ 400х200 200 401 674 537 11,33 8,49 6,80 5,66 4,53 3,96
Лоток ОТ 500х50 50 501 774 637 9,56 7,17 5,74 4,78 3,82 3,35 Лоток ОТГ 500х50 50 501 774 637 9,56 7,17 5,74 4,78 3,82 3,35
Лоток ОТ 500х60 60 501 774 637 9,84 7,38 5,91 4,92 3,94 3,45 Лоток ОТГ 500х60 60 501 774 637 9,84 7,38 5,91 4,92 3,94 3,45
Лоток ОТ 500х65 65 501 774 637 9,98 7,49 5,99 4,99 3,99 3,49 Лоток ОТГ 500х65 65 501 774 637 9,98 7,49 5,99 4,99 3,99 3,49
Лоток ОТ 500х80 80 501 774 637 10,40 7,80 6,24 5,20 4,16 3,64 Лоток ОТГ 500х80 80 501 774 637 10,40 7,80 6,24 5,20 4,16 3,64
Лоток ОТ 500х100 100 501 774 637 10,97 8,23 6,58 5,48 4,39 3,84 Лоток ОТГ 500х100 100 501 774 637 10,97 8,23 6,58 5,48 4,39 3,84
Лоток ОТ 500х110 110 501 774 637 11,25 8,44 6,75 5,62 4,50 3,94 Лоток ОТГ 500х110 110 501 774 637 11,25 8,44 6,75 5,62 4,50 3,94
Лоток ОТ 500х150 150 501 774 637 12,38 9,28 7,43 6,19 4,95 4,33 Лоток ОТГ 500х150 150 501 774 637 12,38 9,28 7,43 6,19 4,95 4,33
Лоток ОТ 500х200 200 501 774 637 13,78 10,34 8,27 6,89 5,51 4,82 Лоток ОТГ 500х200 200 501 774 637 13,78 10,34 8,27 6,89 5,51 4,82
Лоток ОТ 600х50 50 601 874 737 12,07 9,05 7,24 6,03 4,83 4,22 Лоток ОТГ 600х50 50 601 874 737 12,07 9,05 7,24 6,03 4,83 4,22
Лоток ОТ 600х60 60 601 874 737 12,36 9,27 7,42 6,18 4,94 4,33 Лоток ОТГ 600х60 60 601 874 737 12,36 9,27 7,42 6,18 4,94 4,33
Лоток ОТ 600х65 65 601 874 737 12,52 9,39 7,51 6,26 5,01 4,38 Лоток ОТГ 600х65 65 601 874 737 12,52 9,39 7,51 6,26 5,01 4,38
Лоток ОТ 600х80 80 601 874 737 12,97 9,72 7,78 6,48 5,19 4,54 Лоток ОТГ 600х80 80 601 874 737 12,97 9,72 7,78 6,48 5,19 4,54
Лоток ОТ 600х100 100 601 874 737 13,56 10,17 8,14 6,78 5,42 4,75 Лоток ОТГ 600х100 100 601 874 737 13,56 10,17 8,14 6,78 5,42 4,75
Лоток ОТ 600х110 110 601 874 737 13,87 10,40 8,32 6,93 5,55 4,85 Лоток ОТГ 600х110 110 601 874 737 13,87 10,40 8,32 6,93 5,55 4,85
Лоток ОТ 600х150 150 601 874 737 15,05 11,29 9,03 7,53 6,02 5,27 Лоток ОТГ 600х150 150 601 874 737 15,05 11,29 9,03 7,53 6,02 5,27
Лоток ОТ 600х200 200 601 874 737 16,55 12,41 9,93 8,27 6,62 5,79 Лоток ОТГ 600х200 200 601 874 737 16,55 12,41 9,93 8,27 6,62 5,79
