Ящики с понижающим трансформатором напряжения ЯТП







Низковольтные комплектные устройства изготавливаются в соответствии с ТУ-3430-032-32574607-98; ОКП 343000; ГОСТ 22789 и ГОСТ 50571.

ЯТП-У3 - ящик с понижающим трансформатором ОСО-0,25, выпускаемый на напряжение 220/12, 220/24, 220/36, 220/42 В переменного тока частотой 50 Гц.

Предназначен для питания местного или ремонтного освещения и электроинструмента.

Ящики ЯТП-У3 изготовлены из штампованного металлического листа и сварных конструкций.

Номинальные значения рабочих параметров, конструкция и принципиальные схемы позволяют выполнять задачи отвечающие требованиям заказчика.

Варианты исполнения

- с напряжением вторичным, В:   12; 24; 36; 42.

- с розеткой на лицевой панели;

- с розеткой на боковой стороне.

Другие варианты по договоренности и запросу.

Общий вид ЯТП



   рисунок 31





                                             Таблица 20

Номинальная мощность, кВА

0,25

Номинальное напряжение первичное, В

380/220

Номинальный ток уставки автоматического выключателя на первичной обмотке трансформатора, А

10

Номинальное напряжение вторичное, В

12; 24; 36; 42

Номинальный ток уставки автоматического выключателя на вторичной обмотке трансформатора, А

10

Габаритные размеры, мм   HxLxB

270х180х160

Масса, кг

8,7

Степень защиты оболочки

IP21

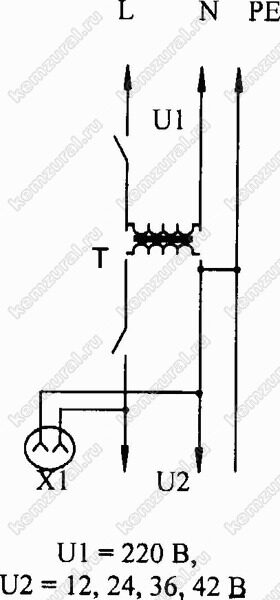

Схемы электрические принципиальные ЯТП приведены на рисунке 32.



Рисунок 32
